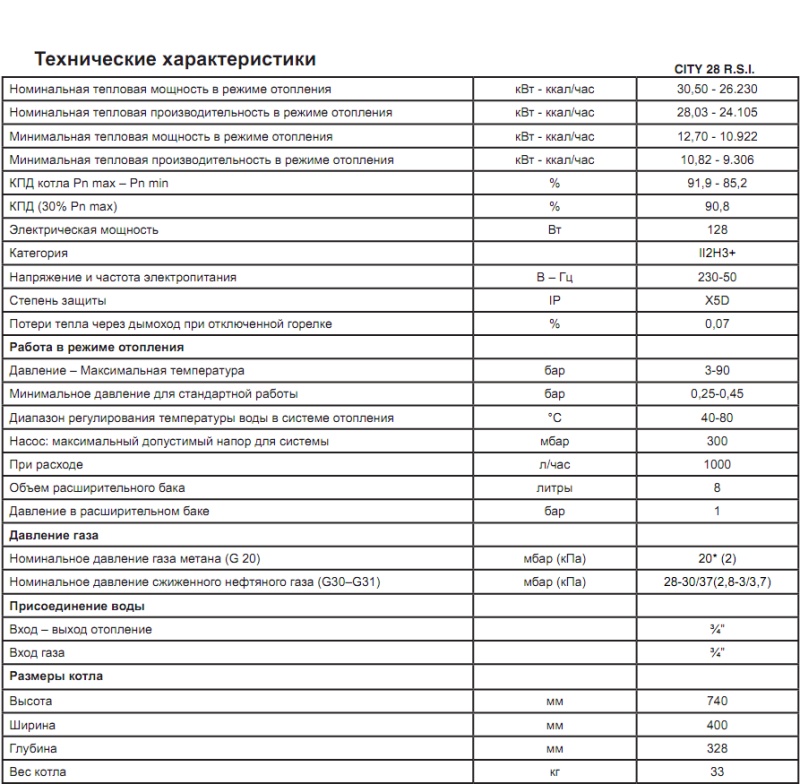

Номинальная тепловая мощность в режиме отопления, кВт - ккал/час | 30,50-26.230 |
Номинальная тепловая производительность в режиме отопления, кВт - ккал/час | 28,03-24.105 |
Минимальная тепловая мощность в режиме отопления, кВт - ккал/час | 12,70-10.922 |
Минимальная тепловая производительность в режиме отопления, кВт - ккал/час | 10,82-9.306 |
КПД котла Pn max – Pn min, % | 91,9-85,2 |
КПД (30% Pn max), % | 90,8 |
Электрическая мощность, Вт | 128 |
Категория | II2H3+ |
Напряжение и частота электропитания, В – Гц | 230-50 |
Степень защиты, IP | X5D |
Потери тепла через дымоход при отключенной горелке, % | 0,07 |
Работа в режиме отопления | |
Давление – Максимальная температура, бар | 3-90 |
Минимальное давление для стандартной работы, бар | 0,25-0,45 |
Диапазон регулирования температуры воды в системе отопления, °С | 40-80 |
Насос: максимальный допустимый напор для системы, мбар | 300 |
При расходе, л/час | 1000 |
Объем расширительного бака, л | 8 |
Давление в расширительном баке, бар | 1 |
Давление газа | |
Номинальное давление газа метана (G 20), мбар (кПа) | 20 (2) |
Номинальное давление сжиженного нефтяного газа (G30–G31), мбар (кПа) | 28-30/37 (2,8-3/3,7) |
Присоединение воды | |
Вход – выход отопление | 3/4" |
Вход газа | 3/4" |
Габариты (высота х ширина х глубина), мм | 740х400х328 |
Вес котла, кг | 33 |
Параметры дымоудаления и подачи воздуха | |
Расход дымовых газов, нм3/ч | 53,496 |
Расход воздуха, нм3/ч | 50,438 |
Массовый расход дымовых газов (макс-мин), г/c | 18,21-1,97 |
Характеристики вентилятора | |
Остаточный напор в котле без дымоотводов-воздуховодов и фланца, Па | 35 |
Коаксиальные дымоотводы/воздуховоды | |
Диаметр, мм | 60-100 |
Максимальная длина, м | 3,40 |
Потери на отводе 45°/90°, м | 1/1,5 |
Отверстие при проходе через стену (диаметр), мм | 105 |
Коаксиальные дымоотводы/воздуховоды | |
Диаметр, мм | 80-125 |
Максимальная длина, м | 10,0 |
Потери на отводе 45°/90°, м | 1,35-2,2 |
Отверстие при проходе через стену (диаметр), мм | 130 |
Раздельные дымоотводы и воздуховоды | |
Диаметр, мм | 80 |
Максимальная длина, м | 14,5+14,5 |
Потери на отводе 45°/90°, м | 0,5/0,8 |
Класс NOx | класс 3 |
Величина выбросов загрязняющих веществ при максимальнойи минимальной мощности для газа G20 | |
Максимум СО s.a. менее чем, ppm | 80 |
Максимум СО2, % | 6,80 |
Максимум NОx s.a. менее чем, ppm | 140 |
Максимум ?t дымовых газов, °С | 160 |
Минимум СО s.a. менее чем, ppm | 150 |
Минимум СО2, % | 2,60 |
Минимум NОx s.a. менее чем, ppm | 110 |
Минимум ?t дымовых газов, °С | 125 |
Настенные газовые одноконтурные и двухконтурные котлы серии СITY - серия котлов низкой ценовой гаммы при небольших габаритах и привлекательной цене сочетает в себе современный дизайн и функциональные возможности, присущие котлам высокой ценовой гаммы.
Описание
City RSI - может работать в следующих режимах:
РЕЖИМ А только отопление
РЕЖИМ В только отопление с подключением внешнего бойлера- аккумулятора (аксессуар), управляемого термостатом:в этом случае нагрев воды в бойлере осуществляется по сигналу от термостата бойлера.
РЕЖИМ С только отопление с подключением внешнего бойлера- аккумулятора (аксессуар), управляемого датчиком температуры. При подключении внешнего бойлера, убедитесь в том, что используется датчик NTC со следующими характеристиками: 10 кОм при 25°С, В 3435 ± 1%.
Расшифровка наименования
CITY 28 R S I
1 2 3 4 5
1- наименование семейства
2- округленная полезная мощность котла в кВт
3- двухконтурный котел
4- закрытая камера сгорания
5- электророзжиг и ионизационный контроль наличия пламени
• плата с микропроцессором, управляющая входами, выходами и аварийными сигналами
• электронная модуляция обеспечивает плавное регулирование мощности в режиме ГВС и отопления
• электронный розжиг с контролем пламени ионизационного типа
• плавный автоматический розжиг
• встроенный стабилизатор давления газа
• возможность электронного регулирования максимальной и минимальной мощности
• переключатель OFF-RESET для перезапуска после остановки по аварийному сигналу, выбор режима Лето, выбор режима Зима, регулятор температуры в контуре отопления
• датчик NTC для контроля температуры в контуре отопления
• циркуляционный насос с автовоздушником
• автоматический бай-пас контура отопления
• расширительный бак на 8 л
• манометр для контроля давления воды в системе отопления
• имеется место для установки термостата температуры в помещении 24 В
• выполнена подготовка для подключения следующих аксессуаров: датчик уличной температуры, который позволяет осуществлять функцию погодозависимого регулирования, пульт дистанционного управления, бойлер-аккумулятор ГВС
• функция защиты циркуляционного насоса и трехходового клапана от заклинивания, которая активируется автоматически через каждые 24 часа после последнего цикла работы • закрытая камера сгорания
• устройство контроля пламени, ионизационного типа, при пропадании пламени оно перекрывает подачу газа и подает световой сигнал
• гидравлический прессостат, контролирующий давление воды в контуре отопления
• предельный термостат, который контролирует перегрев котла
• прессостат дымоудаления, который следит за работой вентилятора и системой дымоудаления
• предохранительный сбросной клапан на 3 бар, установлен в контуре отопления
• защита от замерзания
Диаметр патрубка дымоудаления(мм): 60/100
